高頻壓力傳感器響應頻率

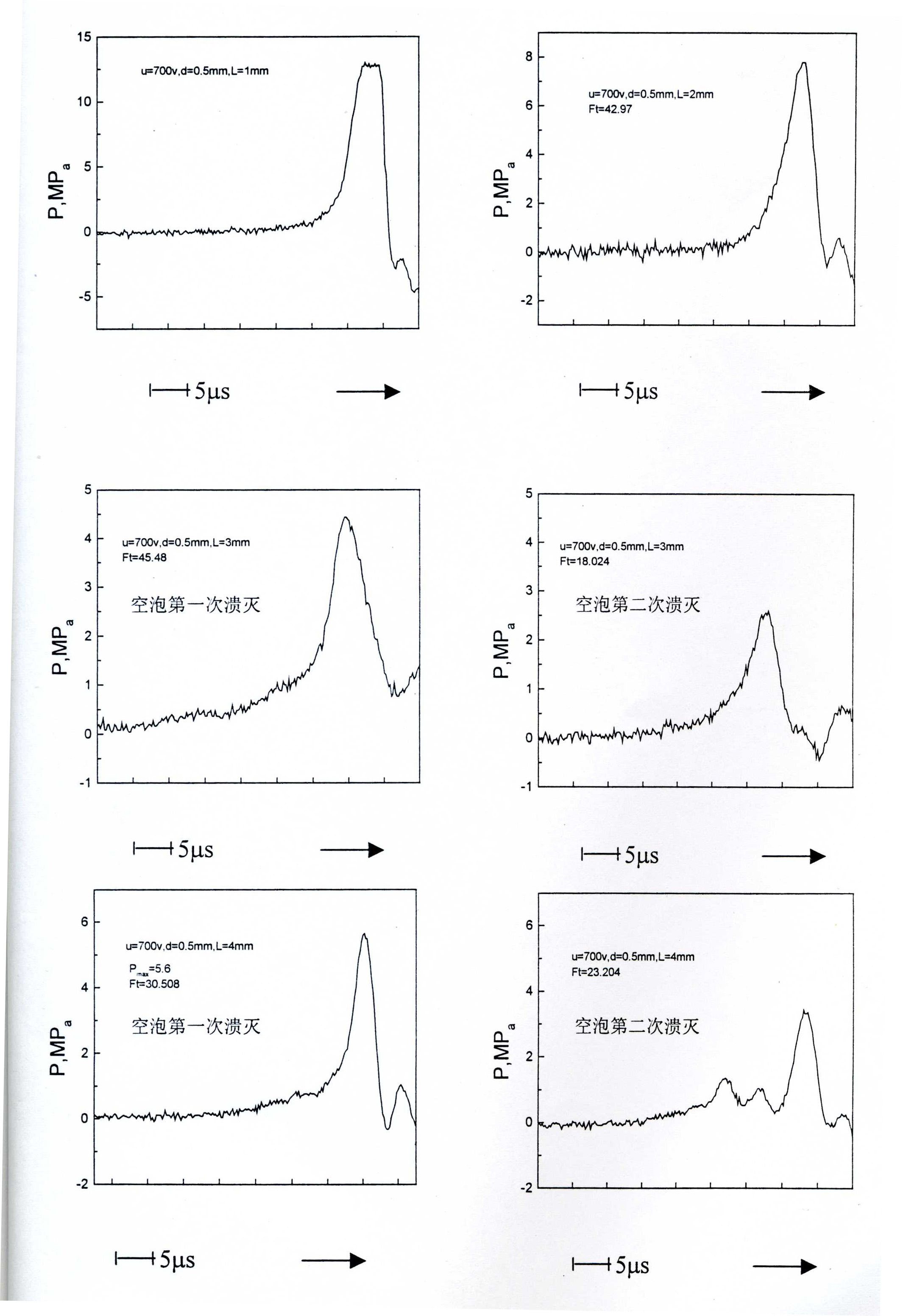

在化工行業、軍事實驗、高校實驗等化學爆炸實驗工況，經常需要監測爆炸瞬間所產生的動態壓力波動過程，這就要求壓力傳感器必須具有非常高的響應頻率，和極快的上升時間，才能夠不失真的測量到瞬間的壓力變化過程。

      壓力傳感器的響應頻率取決于三個重要因素：1、傳感器的固有頻率。2、傳感器的封裝方式。3、變送電路的頻率響應帶寬。
      首先，傳感器的固有頻率是取決于傳感器敏感元的材料及結構的物理特性，在傳感器芯片生產過程中已經定型，無法通過后期的處理而改變，所以固有頻率一般只作為動態壓力傳感器參數的一個物理性指標，在傳感器的選型和應用中沒有太大的實際意義。南京軒鄴測控生產的高頻壓力傳感器，是采用德國進口微機械加工技術的壓力敏感元件，具有極高的固有頻率，（固有頻率可達1-2MHz），產品的各項參數指標均性能優良。
      其次，傳感器的封裝是決定傳感器響應頻率的重要過程。相同固有頻率的傳感器芯片，采用不同的封裝方式，直接影響傳感器能夠使用的頻響范圍。南京軒鄴測控生產的高頻壓力傳感器，通常采用準齊平封裝方式，盡可能的減小管腔效應帶來的頻響損失，提高產品的頻率響應。
       第三，傳感器封裝完成，需要配合后續的采集設備，實現動態壓力的復現。由于傳感器本身輸出信號是幾十毫伏的非標準的電信號，如果直接采集該信號，對后續的采集設備要求較高，而且小信號不利于長距離傳輸，易受到外界環境的干擾，影響測量的真實性，所以通常會將幾十毫伏的微小信號經過放大處理，轉換成標準的電壓信號。那么在這個轉換過程中就要求電路要有足夠高的響應帶寬，足夠短的上升時間，才能不失真的復現壓力變化過程。南京軒鄴測控生產的高頻壓力變送器，有三種帶寬可供用戶選擇：0-3KHz，0-20KHz，0-200Khz，可以根據不同的頻響要求選擇合適的帶寬范圍，提高性價比。
